Ürünlerimiz

Mümessillikler: GFC ANTRIEBSSYSTEME GMBH (Almanya) START ELEVATOR SRL (İtalya) ARITCO LIFT AB (İsveç) Başlıca Ürünlerimiz: Dişlili Makineler Dişlisiz Makineler Hidrolik Güç Üniteleri ve Pistonlar Hidrolik Asansör Bileşenleri: Tank / Valf / Boru kırılma Valfi Hidrolik orijinal Karkaslar – "L" tip veya tandem Paket Servis Monşarj Asansörleri Saptırma Makaraları Tamponlar Asansör Kumanda Tabloları İnverter ve Enkoderler Kuyu Bilgi Sistemleri Kuyu Aydınlatması Güç Kesintisinde Kata Getirme Sistemi Kabin Kasetleri / Kat Kasetleri / Göstergeler / Butonlar Boy Fotoseller / Işın Perdeleri Revizyon Kutuları Otomatik Kat ve Kabin Kapısı Mekanizmaları Otomatik Kapı Panel ve Kasaları Kılavuz raylar / Flanşlar / Ray Tırnakları Güvenlik Tertibatları: Ani Duruşlu ve Kaymalı Tip Patenler, Tekerlekli Patenler / Yağdanlıklar Ev-içi Villa Tip Asansörler Merdiven Tırmanıcıları ve Kişisel Taşıyıcılar Engelli Liftleri ve nakil araçları Tekerlekli Sandalyeyi otomobile yükleme Liftleri Makas Tip Platformlar

  • GFC Stegner
  • Start Elevator
  • Monşarj
  • Rezidans

GC- Stegner Ürün Kataloğu için tıklayın | Ürün Resimleri için tıklayın

GFC-STEGNER Ürün Grubu

Almanya menşeli, GFC-STEGNER marka, SSMVD model Asansör Makine-Motor

Sistem Genel Konsepti

SSMVD serisine mensup yeni nesil asansör makinesi, geleneksel salyangoz dişli makine motorlardan farklı olarak iki kademeli (helisel – salyangoz) dişli kutusuna sahiptir ve bu özelliği ile kullanıcıya önemli avantajlar sağlamaktadır. Asansör makinelerinde henüz on yıldır uygulanan bu üstün teknoloji sayesinde sistemin verimlilik oranı, saptırma kasnağı yerleşimine ve halat sarım açısına bağlı olarak, % 92'lik değerlere ulaşmaktadır. Geleneksel makine motorlarda bu değer pek nadir olarak % 50'yi geçmektedir. Bu sayede daha küçük motor ve inverter kullanılabildiği için hem ilk satın alma maliyeti önemli oranda düşmekte hem de düşük enerji tüketimi sayesinde sistem kendisini sürekli amorti etmektedir. Tahrik kasnağına tesir eden bütün kuvvetleri taşımak üzere kasnak mili, kasnağın iki ayrı noktasından yataklanmıştır. Hem Rulmanlar hem de yan yatak gövdeleri orijinal SKF mamulüdür. İki noktadan desteklenmekte olan yan yatakların mukavemetini iyice maksimize etmek amacıyla, makine gövdesi ayrıca özel bir destek mesnedi ile güçlendirilmiştir.

Makinenin gürültü emisyon ölçümleri, bağımsız bir laboratuar tarafından, periyodik olarak dört ayrı yükleme sınıfında gerçekleştirilmektedir. Muhtelif motor güçleri ile yapılan ölçümler 55 dB(A) – 62 dB(A) arasında neticeler vermektedir. Bununla birlikte sessizlik kanıtı olarak makinelerin tiyatro standartlarına uygunluğu belgelendirilmiştir. Ürünümüz bu sessizlik sertifikasına haiz tek markadır.

Sistemde kullanılan içten soğutmalı, IP 54 korumalı motor, sessiz olmasının yanı sıra, özellikle frekans inverterli kullanım için optimize edilmiştir. TÜV emniyet belgesine sahip çift-disk frenleme tertibatı, kabin kurtarma volanı ve dijital devir sayacı motorun üzerinde aynı yönde bulunur. Bu da sistemin bakımını kolaylaştırmaktadır.

Makine motorun küçük ebatları, sistemin makine dairesiz uygulamalar ve yer sıkıntısı çekilen bütün diğer projelerde rahatlıkla kullanılabilmesine olanak sağlamaktadır.



Standart teslimat kapsamı

* Düz dişli – salyangoz dişli makine ve aksamı (geleneksel makinelerde sadece salyangoz dişli bulunur, verim düşer)
* Çift disk fren tertibatı (geleneksel makinelerde balatalı ani fren sistemi bulunur. Bunlarda hem balata aşınma ve ayarlanma hemde bobin ısınma ve yanma derdi vardır)
* Tahrik kasnağı ve 2 yan yatak (geleneksel makinelerde yan yatak genelde yoktur. Bütün yük dişliler üzerindedir ve aşınma ile tahribat yapar)
* 50 Hz, 3 x 400 V asenkron motor (IP54) (tiyatro sessiliği sertifikalıdır)
* 1024 empals / devir, TTL +5 V dijital tako (dişi tip olduğu için darbelere maruz kalma riski asgaridir)
* kromaj çerçeveli, estetik kabin kurtarma volanı
* Sentetik yağ dolumu (periyodik değişim süresi 60 ay)
Ürünlerin istisnasız olarak tamamı Almanya menşeli ve komple ithaldir.

START Elevator Kullanım Kılavuzu ve Teknik Detaylar için tıklayın | Fabrika ve Ürün Resimleri için tıklayın



START ELEVATOR Ürün Grubu

İtalya menşeli, START ELEVATOR SRL marka ürün grubu

Ürün yelpazemiz

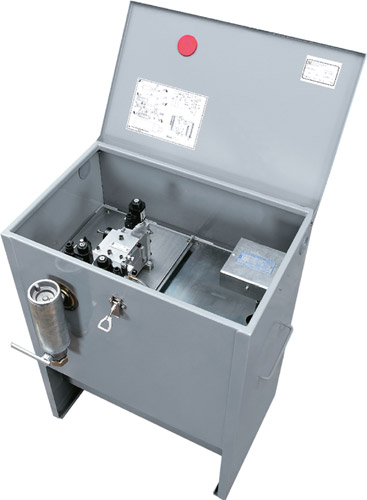

• 1,5 – 4,5 KW monofaze hidrolik tanklar
• 2,7 – 75 kW trifaze hidrolik tanklar
• 8 – 650 l/dak pompa sistemleri
• Çift bobinli valf sistemleri
• 50 – 280 mm pistonlar
• 2 ve 3 kademeli teleskopik pistonlar
• Yandan 1/1 – 2/1 tek veya çift piston sistemler
• Alttan direk etkili sistemler
• 2 veya 3 noktadan bölünmüş eklenebilir pistonlar
• Elektronik valf sürücü kartı
• "CE" belgeli ithal karkaslar

Kapasitemiz

• 100 kg – 20.000 Kg taşıma kapasitesi
• 40 metreye kadar seyir mesafesi
• 1.2 m/sn. hız

Hizmetimiz

• Satış öncesi teknik destek ve projelendirme
• Satış sonrası teknik destek
• İki yıllık malzeme garantisi
• 10 yıl yedek parça temin garantisi
• Türkçe teknik doküman

Standart teslimat kapsamı

• Küresel Vana
• Kazan yağ girişi ana filtresi
• El pompası – yatay çalışma özellikli
• Büyük boy basınç göstergesi
• Smooth Stop – Katta yumuşak duruş
• Aşırı başınç şalteri – NO / NC
• Piston kayma emniyeti
• 12 VDC acil kata getirme sistemi
Ürünlerin istisnasız olarak tamamı İtalya menşeli ve komple ithaldir.

Ürün Resimleri için tıklayın

MONŞARJ Ürün Grubu

STANDART DONANIM

Kuyu iskeleti
Soğuk çekme işleminden geçirilmiş profillerden oluşan galvanizli çelik kafes, 2 metrelik bölümler halinde ön montajdan geçirilmiş halde ve kuyu elektrik tesisat kanalları ile birlikte teslim edilmektedir.

Kabin
Abkant yöntemi ile imal edilmiş ve komple galvanizlenmiştir. Kabin merkezden asılmakta ve iki taraftan kılavuzlanmaktadır. Kılavuz patenler ayarlanabilir özelliktedir. Yükseltiye sahip tesislerde kabin ara bölmesi çıkartılabilmektedir. Kabin ebatları 25 mm’nin basamakları halinde seçilebilmektedir.

Kapılar
DIN 18092 veya  DIN 18090 normlarına uygunluk belgelidir. Dikey yönde hareket eden iki kanatlı giyotin veya bir yada iki kanatlı çarpma kapı olarak teslim edilir. Kapı kilit sistemi emniyet yeterlilik Belgelidir. Kapılar yüksek hareketlilik özelliği bulunan 2 adet çelik halatla sabitlenmiş ve alüminyumdan mamul makaralar vasıtası ile çelik kafes içinde kılavuzlanmıştır. Kapılara kasalar dahildir ve montaja hazır biçimde teslim edilmektedir.

Makine dairesi kapısı
Tek veya çift kanatlı olarak ve asgari 800 mm genişliğe sahip olarak tercih edilebilir. Özel emniyet kilidi üzerinde ve kapı kasası dahil komple galvaniz sac’tan mamuldür.

Karşı ağırlık
Ayarlanabilir özellikte Polyamid lastikli 4 adet paten yardımıyla kılavuzlanan  karşı ağırlık, 50 x 50 mm ölçülerinde çelik ağırlıklardan ve çelik karkastan oluşmaktadır.

Makine-Motor / Tahrik grubu
5 / 50 / 100 kg’lık asansörlerimiz iki veya üç halat yataklı sertleştirilmiş kasnak tahriklidir. 200 veya 300 kg’lık asansörlerimiz ise iki adet özel zincir ile hareket ettirilmektedir. Volan ve disk tipi frenlerimize el ile hareket ettirilebilmektedir. IP 54.

Kumanda sistemi

  1. Kumanda voltajı 24 Volt
  2. Komple soketli hazır tesisat
  3. Her durakta çağırma ve gönderme fonksiyonu
  4. Seyire devam etme süresi ayarlanabilir
  5. Kabin katına geldiğinde veya çağırma anında akustik (işitsel) sinyal
  6. Her katta kabinin konumunu gösterir optik (görsel) gösterge
  7. Motor koruma şalteri gerekli akıma uygun olarak seçilmiş ve pano içine yerleştirilmiştir



Özel Konstrüksyonlar
160 farklı opsiyonel ilave arasında tercih yapılabilmektedir



ISO A Yükselti üzerinde giyotin kapı

Kapasite kg

hız

Kabin ve kapı ölçüleri 25 mm katı ile seçilir

Kuyu
ölçüleri

Kuyu başı

Yükselti + kuyu dibi

  50 – 100

0,40 m/s

Geniş. 400 – 1000

+ 300



Yükselti asgari 400 mm





Derin. 500 – 1000

+ 150









Yüks.  600 – 1200



Yükselti+kapı yüksekliği+1260

aşağıda 1/2 kapıyüksek-











liği + 50 mm

150 – 300

0,25 m/s

Geniş. 500 – 1000

+ 300



Yükselti asgari 400 mm





Derin. 600 – 1000

+ 150









Yüks.  600 – 1200



Yükselti+kapı yüksekliği+1360

aşağıda 1/2 kapıyüksek-











liği + 50 mm

DİKKAT
Opsyonel kabin kapı seçeneği durumunda kapı boşluk ölçüleri ve kuyu ölçüleri değişecektir
İki kat kapısı arasındaki asgari mesafe = 2 x kapı yüksekliği + 290 mm’dir.



ISO C Döşeme üzerinde giyotin kapı

Kapasite kg

hız

Kabin ve kapı ölçüleri 25 mm katı ile seçilir

Kuyu
ölçüleri

Kuyu başı

Yükselti

  50 – 100

0,27 m/s

Geniş. 400 – 800

+ 350



asgari 350 mm





Derin. 600 – 800

+ 150









Yüks.  800 – 1000



kapı yüksekliği+1260

aşağıda 1/2 kapıyüksek-











liği + 50 mm

150 – 300

0,25 m/s

Geniş. 500 – 1000

+ 350



asgari 350 mm





Derin. 600 – 1000

+ 150









Yüks.  600 – 1200



kapı yüksekliği+1360

aşağıda 1/2 kapıyüksek-











liği + 50 mm

DİKKAT
Opsyonel kabin kapı seçeneği durumunda kapı boşluk ölçüleri ve kuyu ölçüleri değişecektir
İki kat kapısı arasındaki asgari mesafe = 2 x kapı yüksekliği + 290 mm’dir.



ISO D Döşeme üzerinde çarpma kapı

Kapasite kg

hız

Kabin ve kapı ölçüleri 25 mm katı ile seçilir

Kuyu
ölçüleri

Kuyu başı

Yükselti

  50 – 100

0,40 m/s

Geniş. 400 – 800

+ 350



Yükselti asgari 350 mm





Derin. 600 – 800

+ 150









Yüks.  800 – 1000



kapı yüksekliği+1260















150 – 300

0,25 m/s

Geniş. 500 – 1000

+ 350



Yükselti asgari 350 mm





Derin. 600 – 1000

+ 150









Yüks.  600 – 1200



kapı yüksekliği+1360















DİKKAT
Opsyonel kabin kapı seçeneği durumunda kapı boşluk ölçüleri ve kuyu ölçüleri değişecektir



ISO dışındaki özel Asansör modelleri
Sol sayfada gördüğünüz tanınmış ISO – A, ISO – C, ISO – D isimli modellerimizin dışında, her ülkenin standartları izin verdiği normlara uygun özel asansör imalatımız da bulunmaktadır.

Yandan Tahrik                   - kuyu başı yüksekliğinin yeterli olmadığı durumlarda, makine grubu yukarı
veya aşağıda kuyu yanına yerleştirilebilir.

Çok taraflı yükleme          - 2 veya 3 farklı yönden kabin girişi mümkündür.

Fren tertibatı                        - Asansörün bulunduğu zeminin altında canlıların girebileceği oda veya boşluklar var
ise gereklidir.

Gemi Asansörleri - Lloyds-kurallarına uygun kumanda sistemi ve fren tertibatı içermektedir.

Bar Asansörleri                   - 0,8 – 1,0 metre yüksekliğinde kuyu başına sahip bar ve mutfaklarda tercih edilir.

Patlama emniyeti                               - kimya endüstrisi, boya ve tiner depolarında ve sair yerler için ihtiyaca göre üretilir.

Döviz bürosu asansörü      - 5 kg’lık taşıma kapasitesi ile bu asansörler çok küçük kuyu boşluklarına monte
edilebilmektedir. Özellikle kütüphane, döviz Büroları ve kuyumcular için ideal
çözüm sunan bu asansörlerimiz için Standart kurumlarından onay almaya gerek
yoktur.

500 kg kapasiteli                - Asansörün tesis edileceği ülkenin standartlarına bağlı kalmak şartıyla, azami olarak 1400 x 1400 x 2000 mm kabin ölçülerine sahip olacak şekilde üretilir.

Ürünlerin istisnasız olarak tamamı Almanya menşeli ve komple ithaldir.

Ürün Resimleri için tıklayın

REZİDANS veya Mağaza Asansörleri Ürün Grubu

Müstakil konutlar, okul, hastane, devlet dairesi, alış veriş merkezleri, müzeler…. Anılan bütün bu binaların asansör ihtiyacı vardır. Günümüz koşullarında gerek bebek arabalı veya fiziksel engelli insanların, gerekse gezmekten bitap düşmüş kişilerin bina dahilindeki herhangi bir kata rahat biçimde çıkmaları büyük önem arz etmektedir. Çoğu kez anılan bu binalarda asansör için yer bırakılmamıştır. Bu nedenle şirketimiz az yer kaplayan, enerji tüketimi bakımında son derece cimri ancak estetik konusunda bir o kadar iddialı özel tip asansör sistemlerinin satış ve kurulumunu yapmaktadır. Bu asansörler bir yönleriyle Prefabrik diğer yönleriyle de kompakt tip paket asansör diye edlandırılmaktadır. Biz ise bu ürünlerimize kısaca Rezidans Asansörü demeyi tercih ediyoruz.

Kompakt tip asansör tercih etmenin getireceği faydalar
- makine dairesi gerektirmez
- kuyu dibi açılmasına gerek yoktur

- çok düşük işletme masrafı
- çok düşük bakım masrafı
- ileri teknoloji kullanımı
- çok kısa montaj süresi
- 805 x 1080 mm'den başlayan ebatlar sayesinde çok asgari düzeyde yer işgal eder
- harici kuyu konstrüksiyonu gerektirmez
- otomatik yağlama
- Uzun kullanım ömrü
- Görme engelliler için Braille çağırma butonlu

Opsiyonlar
- otomatik kapı
- cam kuyu kaplaması
- elektriksel acil kurtarma
- dijital gösterge takımı

Ürünlerin istisnasız olarak tamamı İsveç menşeli ve komple ithaldir
