DS Valf - 1" 1/2

A3 değişikliği için vanalar, yeni veya eski tesisatlarda, her türlü güç ünitesine monte edilebilme imkanı.

ACİL DURUMLARDA YEDEK ELEMAN OLARAK KULLANIM YÖNTEMİ

1. Sistem yukarı doğru hareket ederken DS cihazının vanasına güç verilmesi gerekli değildir; ancak aşağı doğru herhangi bir manevradan önce (300-500 ms) ve sonra (1-1,5 s) güç verilmelidir.

2. Kontrol ünitesindeki basınç anahtarlarının kontrolü için kapılar açıkken güç kaynağının kesilmesi gerekebilir.

3. Ancak, kontrolsüz bir hareket tespit edildiği anda, kapılar açıkken güç kaynağı kesilmelidir (DS cihazının aktivasyonu).

4. Kabin zeminden 200 mm uzaklaşmadan önce DS cihazı çalıştırılmalıdır.

DS CİHAZI, KONTROL ÜNİTESİNİN AŞAĞI İŞLEMİNDE YEDEK ELEMAN OLARAK KULLANILABİLİR. BU, KONTROL PANELİ TARAFINDAN OTOMATİK İZLEMEYİ İÇERİR.

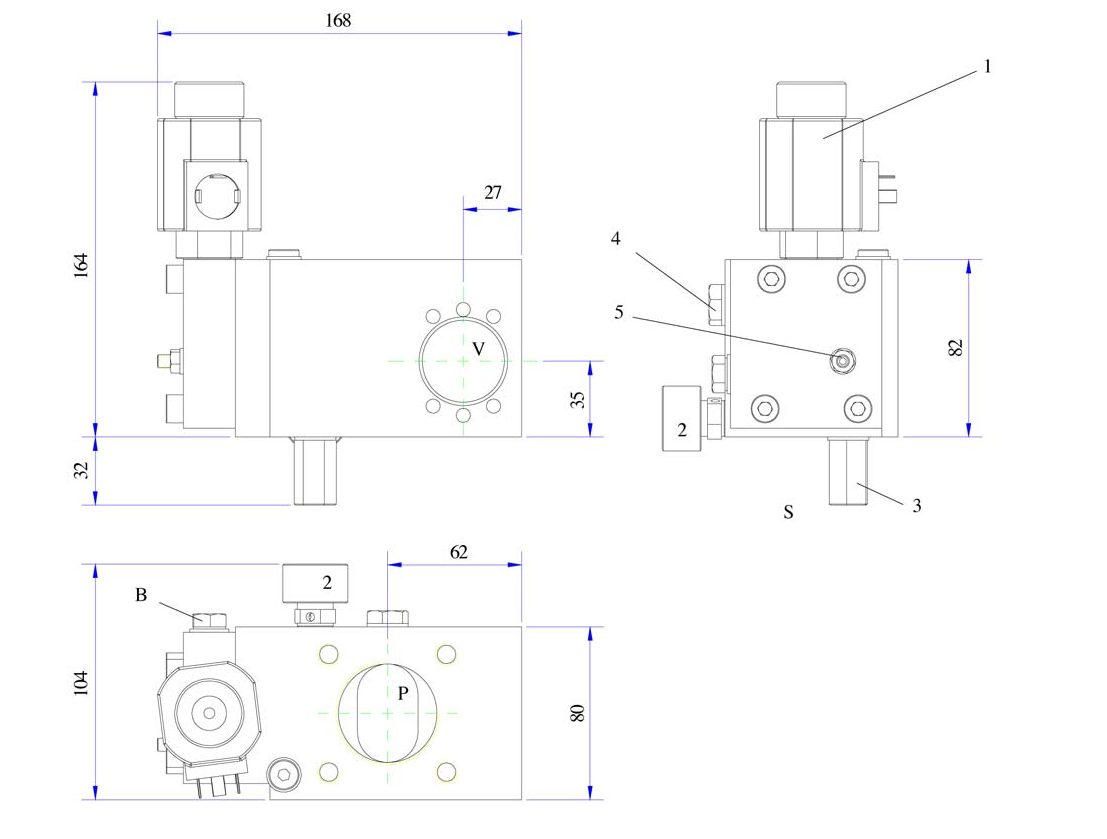

Parametreler

  • Solenoid valf 24 veya 48 VDC – 45 W
  • Manuel aşağı düğmesi
  • Artık basınç valfi 2-3 Bar
  • Basınç şalteri bağlantısı
  • Bölüm ayar vidası
  • AB – Kapanma hızı kontrol bölümü
  • P – Pistonda
  • V – Kontrol Ünitesinde
Tipo ValvolaIdentificazionePortata Nominale L/min min : maxPressione statica Bar min : maxViscosità Olio eSt min : max
1"1/219208 00250 : 38010 : 6014 : 290
