DS Valf - 2

ACİL DURUMDA YEDEK ELEMAN OLARAK KULLANIM YÖNTEMİ HİDROLİK ŞEMA

Hidrolik Şeması

Sistemin yukarı doğru hareketinde DS cihazı valfinin beslenmesi gerekli değildir; ancak herhangi bir aşağı doğru hareketten önce (300-500 ms) ve sonra (1-1,5 s) mutlaka beslenmelidir.

Kontrol ünitesindeki basınç anahtarlarının kontrolü için kapılar açıkken güç kaynağının kesilmesi gerekebilir.

Ancak, kontrolsüz bir hareket tespit edildiği anda, kapılar açıkken güç kaynağı kesilmelidir (DS cihazının aktivasyonu).

Kabin zeminden 200 mm uzaklaşmadan önce DS cihazı çalıştırılmalıdır.

DS CİHAZI, KONTROL ÜNİTESİNİN AŞAĞI DOĞRU ÇALIŞMASINDA YEDEK ELEMAN OLARAK KULLANILABİLİR. BU, KONTROL PANELİ TARAFINDAN OTOMATİK İZLEMEYİ İÇERİR.

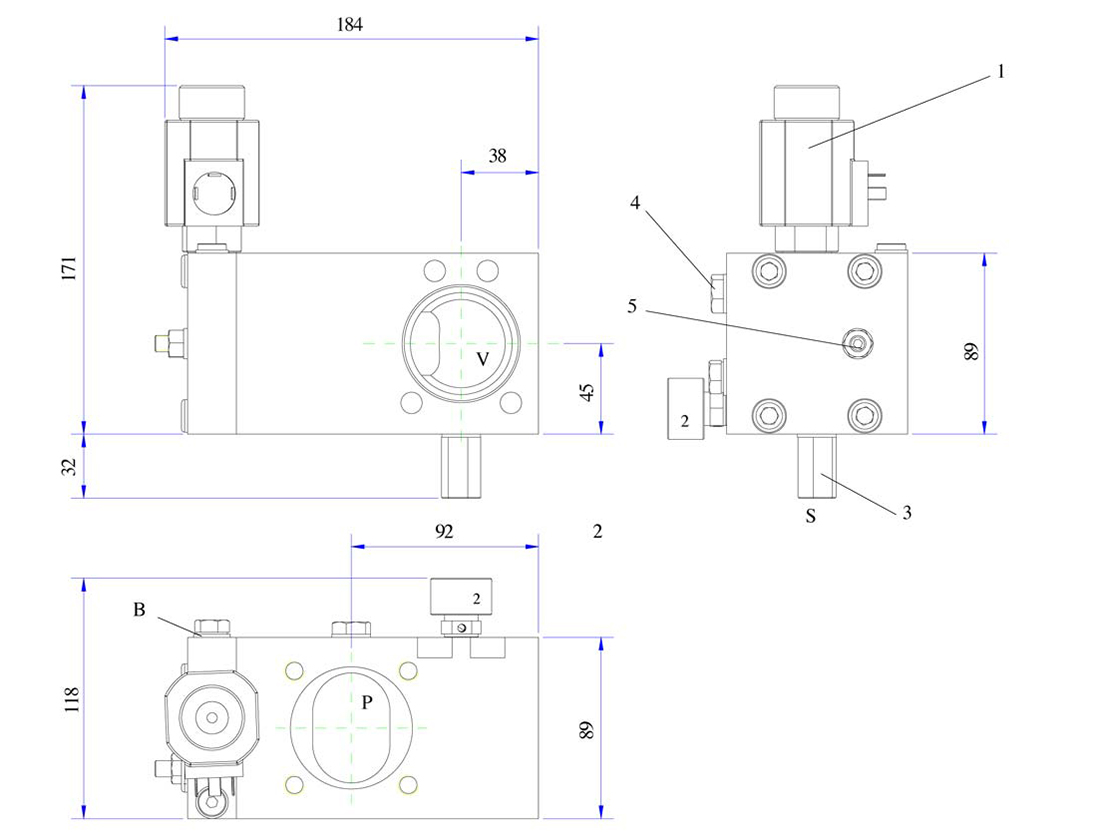

Parametreler

  • Solenoid valf 24 veya 48 VDC – 45 W
  • Manuel aşağı düğmesi
  • Artık basınç valfi 2-3 Bar
  • Basınç şalteri bağlantısı
  • A bölümü ayar vidası
  • Kapanma hızı kontrol bölümü
  • Pistonda
  • Kontrol Ünitesinde
Tipo ValvolaIdentificazionePortata Nominale L/min min : maxPressione statica Bar min : maxViscosità Olio eSt min : max
2"19217 00380 : 66010 : 6014 : 290
